Tous les signaux de télévision qui sont admissibles dans notre région à partir des émetteurs individuels des différents radiodiffuseurs, tant terrestres que satellites, subissent inévitablement l’action de phénomènes de dégradation qui, introduisant des atténuations, des altérations de bande ou des interférences, peuvent affecter plus ou moins la qualité et recevabilité des signaux eux-mêmes. Voyons quelles sont les principales causes et quels remèdes peuvent être adoptés, avec un soupçon de théorie et beaucoup de pratique.
Plan de l'article
- La chaîne de transmission/réception
- Atténuation
- Atténuation de la traiteLa gradation en général, si elle est excessive, peut transformer un signal admissible avec, par exemple, un niveau de 50 dBµV, en un signal qui ne peut plus être décodable tant par satellite numérique terrestre que par satellite numérique
- Atténuation du lien
- Atténuation de la distributionL’atténuation des liaisons crée une diminution du niveau des canaux distribués avec une tendance croissante à des fréquences plus élevées. En conséquence, les canaux distribués subissent chacun une atténuation différente. Ceci est causé par les câbles coaxiaux qui, de par leur nature, introduisent une atténuation moins progressive aux basses fréquences et plus élevée aux hautes fréquences
- Modifications de bandeL’atténuation de la distribution causée par les dispositifs passifs, les diviseurs et les dérivés abaisse le niveau des canaux distribués avec un degré égal d’atténuation/perte pour tous. Les diviseurs introduisent une perte typique de 4 dB tandis que les dérivés peuvent introduire une atténuation minimale de 10 dB et, selon le modèle, une atténuation maximale d’environ 30 dB
La chaîne de transmission/réception
Il peut être utile, avant d’aborder l’analyse des causes d’une réception problématique, de savoir comment est structurée la chaîne de transmission-réception des différents signaux arrivant dans nos maisons. En analysant le chemin que prend le signal à recevoir, de l’émetteur à la prise de notre décodeur TV ou SAT, nous pouvons voir que ce signal peut subir des actions dégradantes à plusieurs points du chemin : par éther (atténuation et interférences), dans l’antenne (état non idéal de fixation, orientation, connexion), à la tête de distribution (fonctionnement incorrect de l’amplificateur aérien ou du tableau TV-SAT), dans le réseau de distribution et d’utilisateur (perte due au vieillissement du câble ou défauts de connexion, altérations de bande dues à l’impédance maladaptations), dans l’usine utilisateur (défauts de connexion ou modifications effectuées sans critère dans les anciennes usines avec ligne de distribution principale à travers les appartements).
A lire en complément : Quel isolant sous un toit en tôle ?

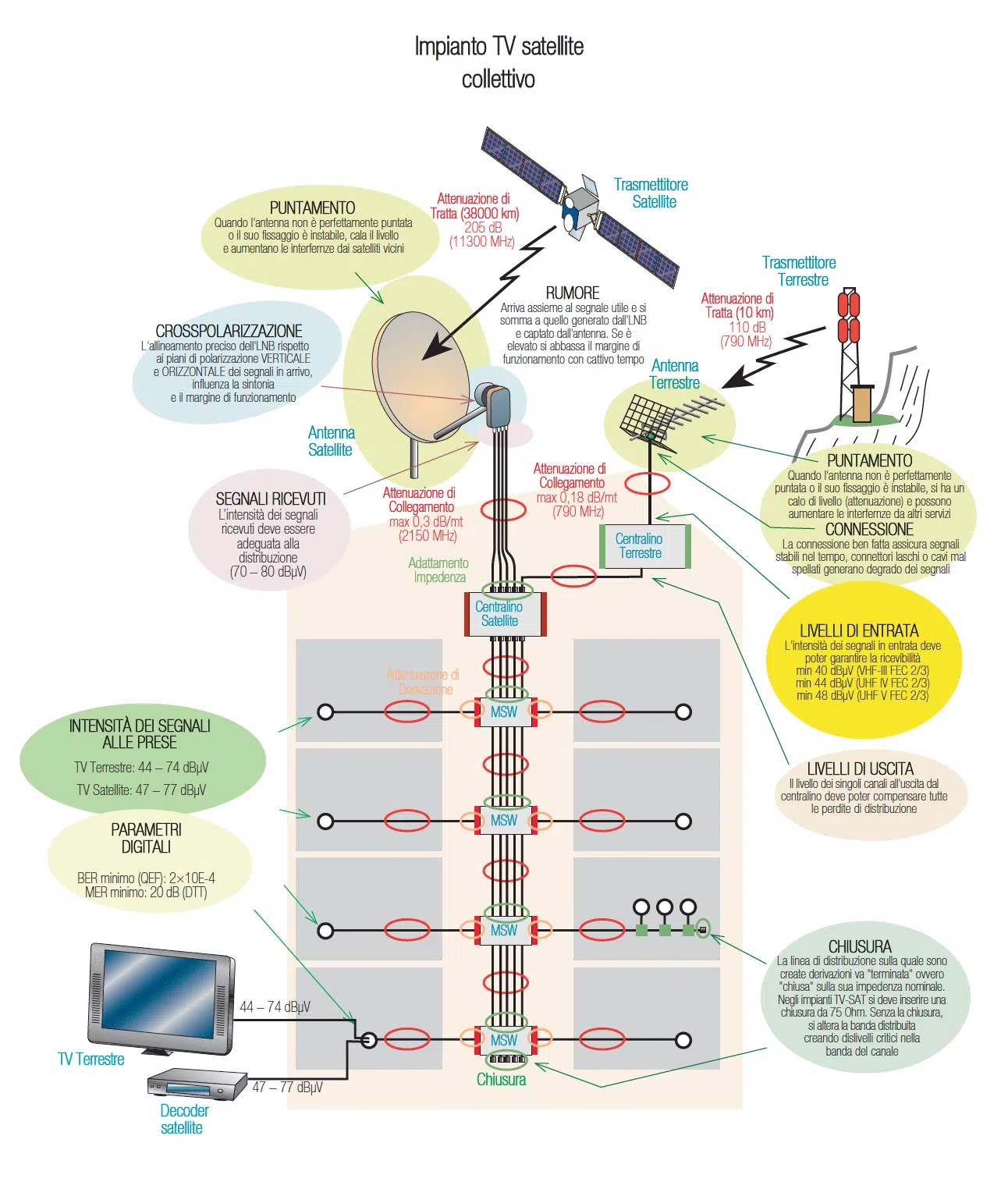

Chaîne de transmission — réception des signaux TV et SAT et points possibles où se produisent des phénomènes de dégradation Lorsque quelque chose ne va pas avec l’implant, individuel ou collectif, la première chose à déterminer est certainement la cause ou les causes du phénomène qui se trouve. On peut dire que les phénomènes qui se manifestent avec plus de fréquence sont essentiellement des phénomènes d’ « atténuation » d’origine variable, des « altérations de bande » distribué par impédance maladaptation, « interférence » possible pour un mauvais blindage ou une faible séparation. Voyons comment, ces phénomènes affectent, la qualité des signaux.
Lire également : Pourquoi utiliser un annuaire et un tableau de bord dans son entreprise ?

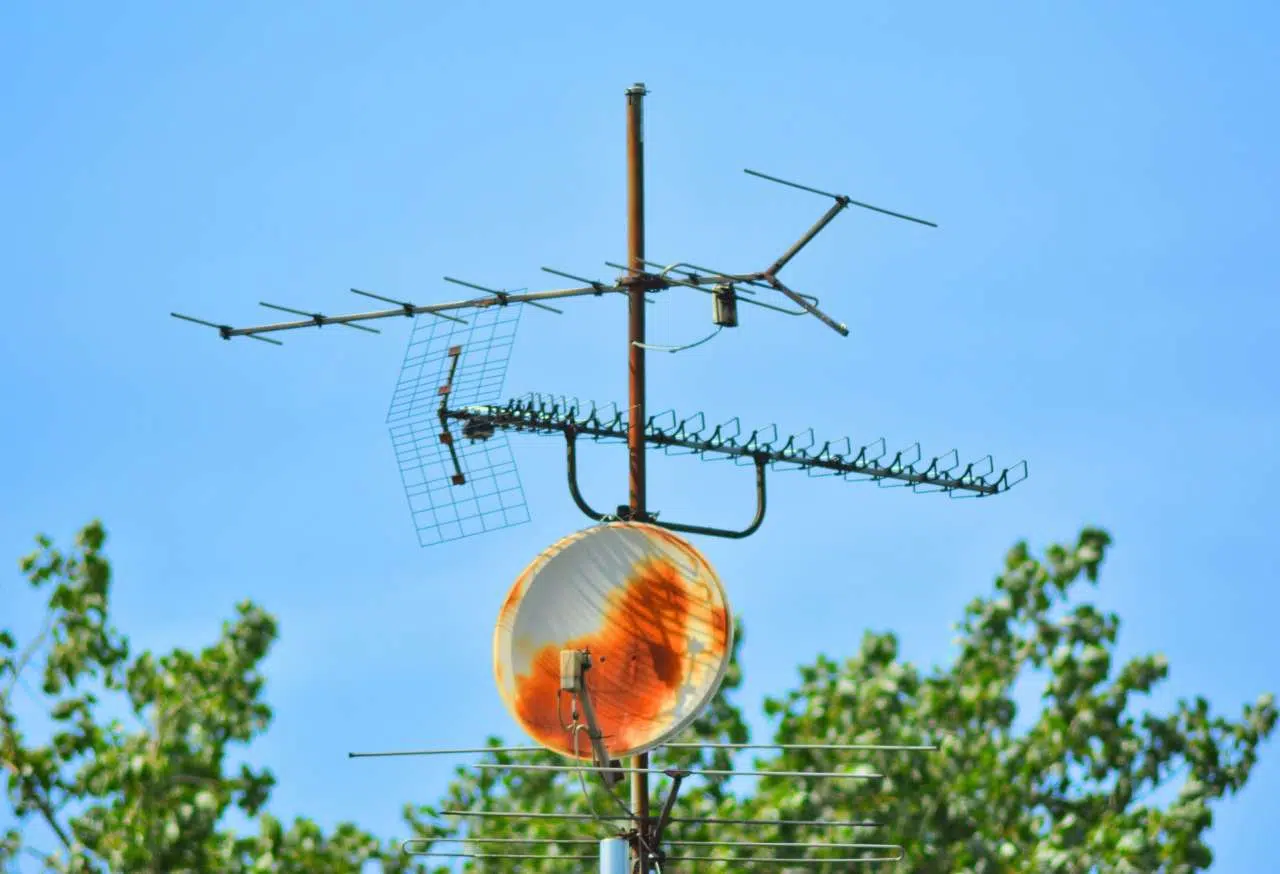

Atténuation

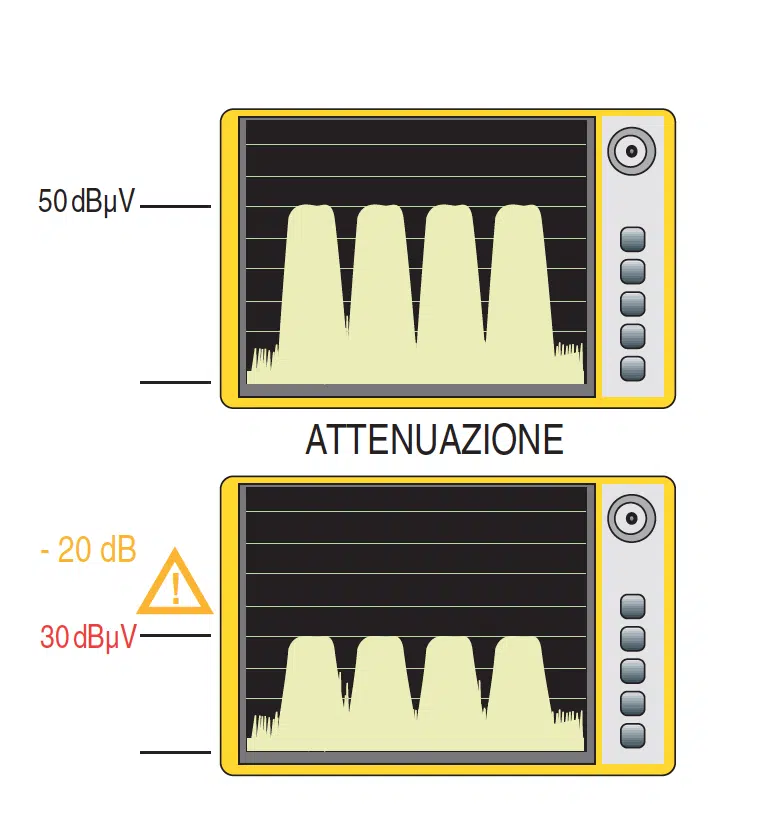

Tous les signaux transmis par l’éther et transportés par des câbles coaxiaux subissent une réduction d’énergie qui entraîne une diminution de la tension utile du signal définie comme « atténuation ». La distance dans l’air séparant l’antenne émettrice de l’antenne réceptrice produit une « atténuation de la route » ; la longueur des câbles coaxiaux utilisés pour transférer les signaux reçus des antennes à la tête implique une « atténuation de la connexion » ; la longueur des câbles coaxiaux utilisés dans le réseau de distribution et les dispositifs passifs (diviseurs et dérivés) insérés dans le réseau pour créer les branches de distribution directement aux prises TV-SAT de l’usine produisent une « atténuation de distribution » qui peut être de « division » ou « dérivation » ; le câble coaxial connecté à une prise TV-SAT et dirigé vers notre décodeur TV-SAT, introduit également une « atténuation de connexion ».
La caractéristique qui unit toutes les atténuations trouvées dans l’usine est une abaissement « prévisible » de la tension du signal utile qui est mesurée et exprimée avec l’unité de mesure « dBµV ». La prévisibilité de ces atténuations est donnée par la connaissance des caractéristiques des matériaux porteurs de signaux et de leur comportement. Par conséquent, nous pouvons calculer pour chaque chemin qui doit effectuer le signal TV-SAT, l’atténuation présente. Voyons en détail.
Atténuation de la traiteLa gradation en général, si elle est excessive, peut transformer un signal admissible avec, par exemple, un niveau de 50 dBµV, en un signal qui ne peut plus être décodable tant par satellite numérique terrestre que par satellite numérique
Nous indiquons l’atténuation de la traite comme informations techniques de connaissances sur ce qui arrive à un signal de télévision numérique dans la distance, appelé « espace libre », séparant l’antenne émettrice de l’antenne de réception. Les opérateurs et les radiodiffuseurs au moment où ils prévoient couvrir une zone de service, ajuster la puissance des émetteurs pour assurer le champ électromagnétique nécessaire à la réception.
On peut dire que l’atténuation de la traite dépend de la distance et de la fréquence. À la plus grande distance correspond à une plus grande atténuation, une plus grande fréquence correspond à une plus grande atténuation.
Pour en savoir plus, nous déclarons la formule applicable à une route aérienne pour calculer l’atténuation dans l’espace libre.
At. Ébauche (dB) = 20 × log10 (distance km) 20 × log10 (fréquence MHz) 32,45

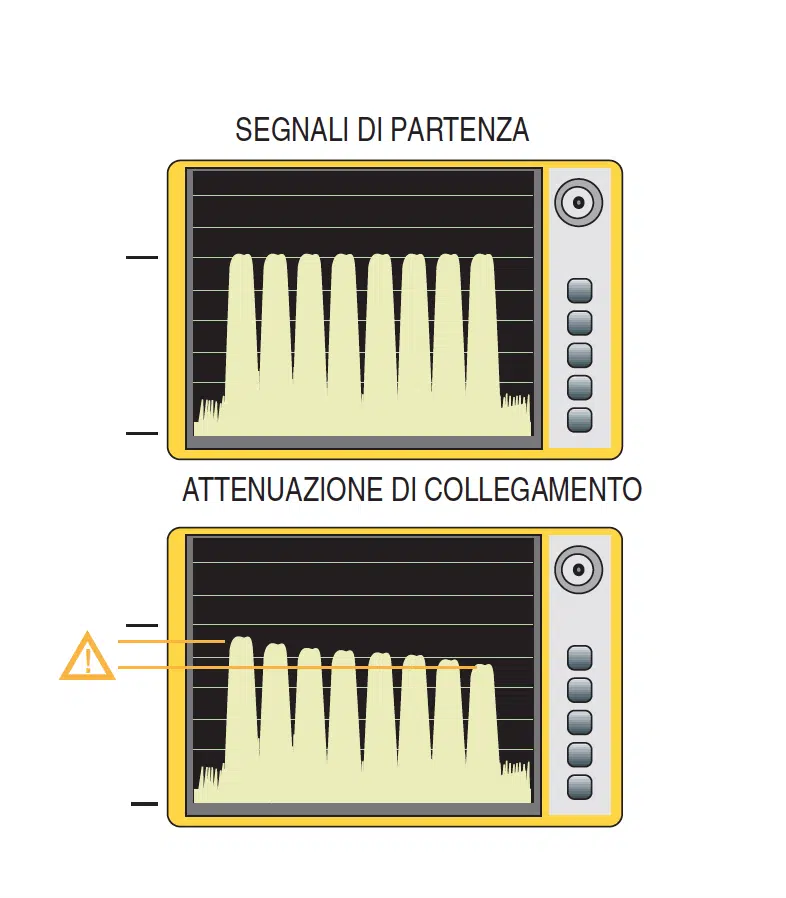

Atténuation du lien
Le premier composant d’un système TV-SAT qui introduit une « atténuation » est le câble coaxial. Les câbles coaxiaux ont a subi de grandes améliorations constructives au fil du temps, notamment en faveur d’une réduction de l’atténuation introduite et de l’efficacité du blindage. Grâce à ces améliorations, il a également été possible de réduire leur taille pour faciliter la tuyauterie encastrée.
L’ atténuation introduite par le câble coaxial, pour des questions liées précisément à sa structure et aux matériaux utilisés, n’est pas la même pour tous les canaux reçus et distribués. Chaque câble coaxial a sa propre courbe d’atténuation connue par le fabricant. Un même morceau de câble se comporte donc différemment à différentes fréquences de canaux à transporter, en ce sens que les fréquences plus élevées subissent une plus grande atténuation que les fréquences plus basses.
Nous pouvons donner un exemple en regardant les câbles sur le marché et en notant qu’ils peuvent avoir des pertes maximales de 30 dB à 2150 MHz, la fréquence la plus élevée de la bande SAT, avec une différence dans la bande qui selon les modèles peut être entre 8 et 12 dB, ce qui entraîne une perte à 950 MHz, la fréquence la plus basse de la bande SAT, d’environ 18/22 dB. Les pertes de bande de télévision sont inférieures à 18 dB. Il s’agit donc des pertes à prendre en compte lors de la mise en place d’une usine et d’un réseau de distribution. De plus, étant donné que les câbles coaxiaux de diamètres différents sont disponibles sur le marché, il existe différents niveaux d’atténuation qui tendent à augmenter dans les câbles plus petits et à descendre dans les câbles plus grands.
En d’autres termes, on peut dire qu’avoir à faire une ligne de descente ou de distribution de 50 mètres de long, on peut s’attendre à ce que la perte du câble soit de 20 dB avec un petit câble, avec un diamètre d’environ 5 mm, 15 dB avec un câble 6/7 mm et 10 dB avec un câble de 10 mm. Les câbles les plus utilisés dans les systèmes sont les câbles de 5 et 6/7 mm. Il y a aussi de très petits câbles, par exemple moins de 4 mm, mais ne peuvent être utilisés que pour de courts étirements. On peut également dire qu’une connexion de câble coaxial, ayant à être mis en tête avec des connecteurs appropriés, introduit une atténuation totale donnée par la longueur, la fréquence et aussi les pertes de connexion. Ce dernier peut être estimé à moins de 1 dB par connecteur, tandis que l’atténuation de la fréquence est dérivée des tableaux fournis par le fabricant du câble.

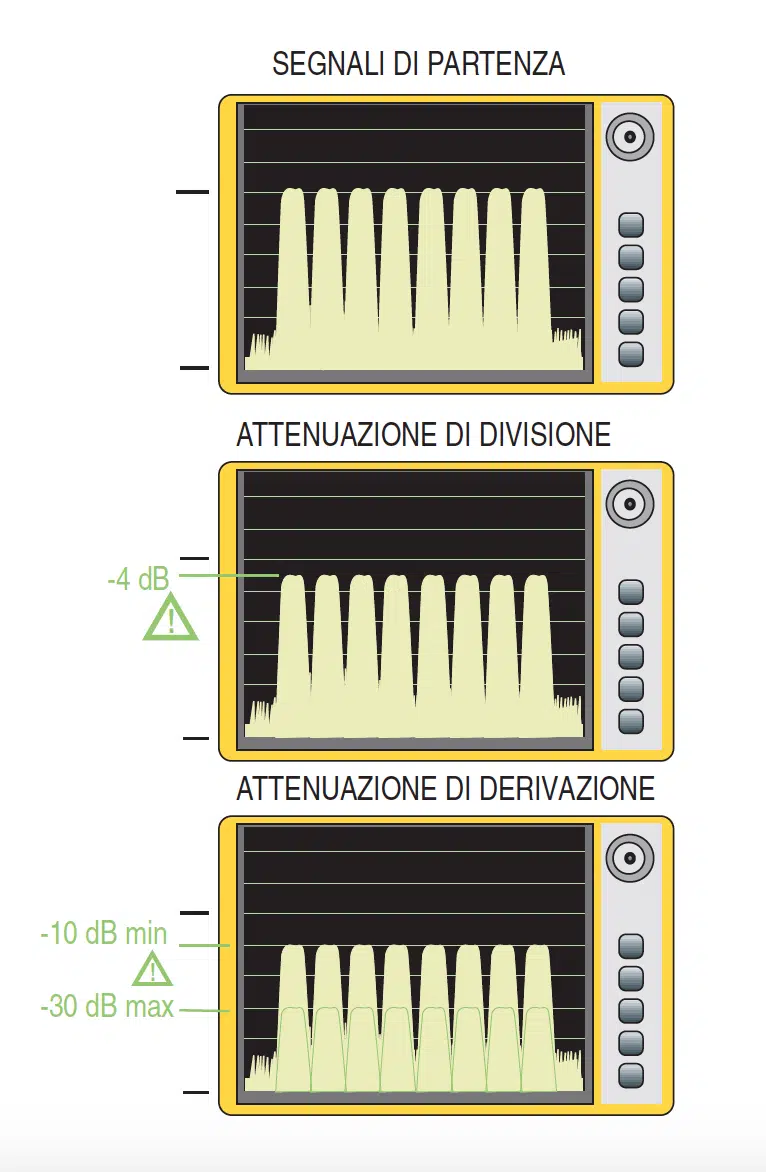

Atténuation de la distributionL’atténuation des liaisons crée une diminution du niveau des canaux distribués avec une tendance croissante à des fréquences plus élevées. En conséquence, les canaux distribués subissent chacun une atténuation différente. Ceci est causé par les câbles coaxiaux qui, de par leur nature, introduisent une atténuation moins progressive aux basses fréquences et plus élevée aux hautes fréquences
Tous les systèmes TV et SAT en phase de conception et de mise en œuvre prennent en compte l’atténuation introduite, ainsi que par les câbles coaxiaux, également par les composants passifs individuels de la distribution utilisée dans les boîtes de partage de signaux, c’est-à-dire les diviseurs (séparateurs) et les dérivateurs (robinet).
Il est inévitable que les signaux distribués dans le réseau auront des fuites parce qu’ils subissent les atténuations introduites par tous les dispositifs du réseau lui-même, en outre ces pertes dépendent de la qualité et de la quantité de composants passifs installés. Les pertes de distribution sont « calculées », en ce sens qu’en utilisant des critères les différentes atténuations de composants, le concepteur de réseau les utilise pour obtenir une distribution équitable des signaux à tous les utilisateurs de l’usine.
Donnons un exemple : si le même câble tourne la verticale d’un bâtiment de 6 étages, au stade de l’allocation des signaux aux étages individuels, les plus élevés devront installer des dérivateurs avec une plus grande perte que ceux installés sur les étages ci-dessous. Cela compense la longueur des câbles et le niveau des signaux fournis au étages individuels est à peu près le même. Sinon, si vous utilisiez des dérivés tout de même, vous auriez des signaux plus forts aux plans haut et inférieur aux plans bas.
Un autre aspect important est la capacité de chaque périphérique à rendre l’état du réseau utilisateur sans influence par l’état du réseau de distribution. En d’autres termes, les atténuations introduites par des dispositifs de réseau passifs introduisent des fuites car elles sont nécessaires pour assurer une « séparation » entre les sorties et les revenus. En créant des ramifications de câbles coaxiaux, il est souhaitable de maintenir une impédance constante et, pour ce faire, de tels dispositifs introduisent une atténuation. Dans les diviseurs, les atténuations sont les mêmes pour chaque sortie : par exemple, un diviseur à deux sorties introduit une perte de 4 dB pour chaque sortie, tandis que dans les dérivateurs il y a deux atténuations différentes, celle de « passage » et la « dérivation » de retrait. L’atténuation de la dérivation doit être d’au moins 10 dB ou plus, le passage doit être aussi bas que possible, d’un peu moins de 1 dB à un maximum de 4 dB.

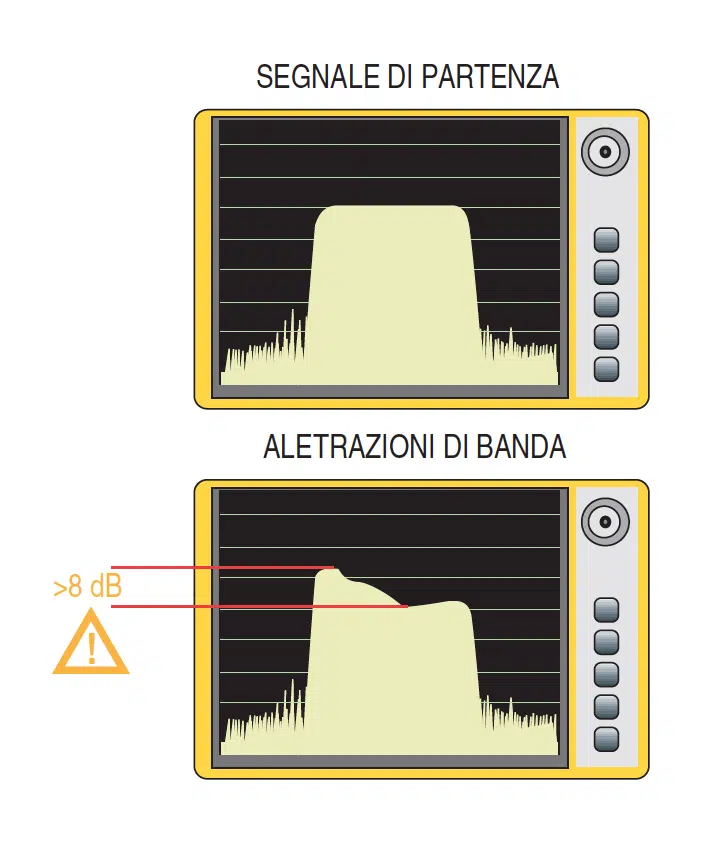

Modifications de bandeL’atténuation de la distribution causée par les dispositifs passifs, les diviseurs et les dérivés abaisse le niveau des canaux distribués avec un degré égal d’atténuation/perte pour tous. Les diviseurs introduisent une perte typique de 4 dB tandis que les dérivés peuvent introduire une atténuation minimale de 10 dB et, selon le modèle, une atténuation maximale d’environ 30 dB
Un système construit comme règle de la technique doit satisfaire aux exigences techniques énoncées dans les normes techniques et qui sont énumérées dans le guide CEI 100-7, qui, en plus des niveaux minimaux et maximaux des signaux qui peuvent être captés sur les prises TV-SAT, indique tous les paramètres de qualité significatifs, tels que comme le « changement maximal de la réponse en fréquence au sein d’un canal » qui exprime à quel point il peut être différent un canal avec une forme idéale. Concernant cette dernière caractéristique, une expression sympathique qui définit le « panettone » comme la forme d’un canal numérique lorsqu’il est affiché sur l’écran du spectre.
Ce « panettone » par rapport à la forme idéale peut avoir des modifications qui changent la « crête » ou la tendance du niveau maximal qui, selon les règles, peut avoir une variation maximale de 8 dB pour tous les signaux numériques DVB : T, T2, S, S2. Les « altérations de bande », c’est-à-dire la forme du canal, sont influencées par des phénomènes qui se produisent à la réception, déjà dans l’antenne, ou par des défauts dans le réseau de distribution.
Dans le cas d’une chaîne de télévision, des modifications peuvent survenir en raison de réflexions environnementales ou de promenades multiples, ou dans le système de télévision en raison de la distorsion de tout filtre de bande ou de canal de la borne principale. Enfin, même à partir de défauts d’adaptation de l’impédance qui peut survenir dans le réseau de distribution coaxiale lorsque, par exemple, une ligne n’est pas fermée sur son impédance nominale. Ce dernier cas influence également les signaux SAT.
Dans la réception « numérique terrestre », en observant le spectre du canal fourni directement par l’antenne de réception, une altération visible de la bande de canal peut être compensée par une modification de l’orientation et de la hauteur de l’antenne afin de réduire l’effet des réflexions environnementales et des retards ou des échos que le environnement produit.
Dans la réception « satellite numérique », lorsque l’antenne monte un composant actif (LNB), l’altération possible de la bande passante peut se produire en raison de défauts de positionnement du LNB dans son siège (polarisation croisée), ou de phénomènes qui surviennent dans la distribution qui, compte tenu des hautes fréquences impliquées, sont dus à »impédance maladaptations » causées par des défauts de connexion, par une mauvaise panne du signaux dans le réseau ou de l’échec de « fermer » la ligne de descente.
Pour tous les signaux, terrestres et satellites, l’adaptation d’impédance entre les différents composants est très importante, pour cette raison tous les composants ont la même impédance égale à 75 Ohms. Un mauvais ajustement se produit si le mode de connexion correct entre les composants n’est pas observé.
La première règle est : « un câble pour chaque porte. » Le terme porte désigne le point où les signaux peuvent entrer ou sortir. Chaque entrée et sortie doit être connectée à un seul câble.
La deuxième règle est : « connexions bien faites ». Tous les câbles connectés aux différents ports des dispositifs réseau doivent être bien « dirigés » ou pelés juste assez pour s’intégrer dans les pinces, pliant la chaussette sur le corps extérieur du câble et s’assurer que le conducteur central n’est pas visible ou bien fileté dans la pince.
Dans le cas où ils sont utilisés Les connecteurs coaxiaux de type F, étant « vissés », nécessitent des mesures de montage spéciales. Le plus important concerne la chaussette de blindage qui, en plus d’être plié sur le corps extérieur du câble doit également être disposé pour « filetage » ou vous devez l’enrouler sur le câble vers la droite, de sorte que les fils de chaussette s’intègrent dans le fil sans couper lors du vissage du connecteur.
La troisième règle est : « fermer la ligne ». Le terme « ligne » désigne le câble principal transportant les signaux dans la verticale du bâtiment et les câbles « pick-up » de la ligne dirigée vers l’usine utilisateur.
Il faut se rappeler que les dérivés et les diviseurs se comportent différemment. Les dérivés sont insérés en « cascade » le long d’une ligne, les diviseurs créent au lieu de deux ramifications ou plus à partir d’un point.
Les défauts de connexion, l’échec de la fermeture d’une ligne, l’utilisation d’une pince multi-câbles entraînent une impédance d’impédance qui génère une altération de la bande passante qui affecte de façon causale et imprévisible sur un ou plusieurs canaux de la bande provoquant des différences de niveaux entre les canaux et également à l’intérieur d’un seul canal.
Qualité des signaux dans les systèmes TV-SATaltérations de bande causées par des défauts d’impédance générés par des défauts de connexion, une défaillance de fermeture ou des liens incorrects. Les modifications maximales permises par les règles doivent être comprises dans les 8 dB. Des modifications plus importantes entraînent une détérioration des paramètres de qualité des signaux BER et MER
Signal minimum admissible (dBµV) FEC 2/3 — VHF (III) 39,2 dB — UHF (IV) 43,9 — UHF (V) 47,9 FEC 3/4 — VHF (III) 40,7 dB — UHF (IV) 45,4 — UHF (V) 49,4 FEC 5/6 — VHF (III) 42,2 dB — UHF (IV) 46,9 — UHF (V) 50,9IF-SAT 47 Changement de niveau maximal dans un canal (dB) 8 Niveau de sockets utilisateur min/max (dBµV) (TV) 45 — 74 (SAM.) 47 — 77 BER (après Viterbi) <
2E-4 Rapport de bruit mineur (dB) TV : 26 — SAT:10
